盘式搅拌机
来源:有机肥设备生产厂家 | 发布时间:2016-03-23 17:04:04 | 点击数:0

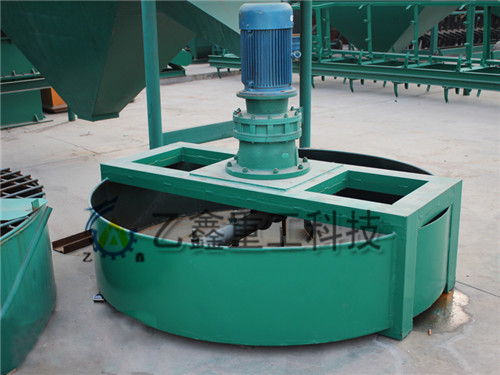

乙鑫重工盘式搅拌机是一种主要用于原料的混合的机械。该机采用聚丙烯板内衬或不锈钢板,具有不易粘料,耐磨损,采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等优点。
一、产品概述
本实用新型涉及一种盘式搅拌机,它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成,其特征是搅拌盘中央设置有一圆筒,圆筒上设置有一圆筒盖,搅拌臂固连在圆筒盖上,搅拌轴联接圆筒盖的一端穿过圆筒,搅拌轴带动圆筒盖转动,从而带动搅拌臂转动,带动搅拌轴转动的传动机构由四级传动构成。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作,特别适合广大城乡建筑工程使用。
二、用途及特点:
该机主要用于原料的混合盘内采用聚丙烯板内衬或不锈钢板,因此,不易粘料。耐磨损,采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。
三、结构简述
整机可分为三大部分:- 机架部分:机器所有工作体全部安装固定在机架上,该机的机架均采用优碳钢板、槽钢焊接而成,并通过了严格的产品合格认证和特定的工艺要求,已达到本机所使用的目的;
- 传动连接部分:本机采用摆线针轮减速机带动主轴旋转工作,其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动,方便组装与维修;
- 搅拌工作部分:由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转,使物料能得到充分的混合,从而大大的减少了物料的残留量。
四、安装与调试
1.安装:本系列盘式搅拌机出厂时主要有以下部件:
1.安装:本系列盘式搅拌机出厂时主要有以下部件:
1>.搅拌机主体,主题包括机身、搅拌室、搅拌转子结构;
2>.摆线针轮减速机一台;
3>.附件:柱销。
用户订货后,按本厂或自行设计的工艺流程图筑好地基,基础上预留地角孔(因本机设计合理,震动量很小,不需要很牢固的混凝土地基)。
2.调试:本机出厂前已调整过,并通过严格的质量技术检验批准合格后出厂,但因现场的维修或远转使用后出现的问题仍需要调整。
五、使用须知
2>.摆线针轮减速机一台;
3>.附件:柱销。
用户订货后,按本厂或自行设计的工艺流程图筑好地基,基础上预留地角孔(因本机设计合理,震动量很小,不需要很牢固的混凝土地基)。
2.调试:本机出厂前已调整过,并通过严格的质量技术检验批准合格后出厂,但因现场的维修或远转使用后出现的问题仍需要调整。
五、使用须知
- 本机应在无负荷的情况下启动,严禁带料开启,以避免造成损坏;
- 严禁物料中带有加大块石子、铁块等;
- 开机前先检查所有螺栓是否松动;
- 检查轴承座内及减速机内的油面是否到位;
- 启动主电动机,检查旋转方向是否相反,如相反应立即停车调整;
- 停车前应先停车送料,严禁带料停车。
六、润滑指示
- 减速机在使用前必须加注齿轮油方可进行生产,此后每4个月更换一次;
- 主轴轴承座内每3个月更换一次干黄油;
- 出料门扳手处应经常滴注润滑油,以减轻劳动力。
七、盘式搅拌机中的易损件
1.滚动轴承 2.主电动机 3.主轴 4.柱销连接器之柱销 说明:本系列盘式搅拌机除提供相关基础图外,不提供其它图纸,可应用户需要制作备件,如需备件者可提前定购。
1.滚动轴承 2.主电动机 3.主轴 4.柱销连接器之柱销 说明:本系列盘式搅拌机除提供相关基础图外,不提供其它图纸,可应用户需要制作备件,如需备件者可提前定购。
盘式搅拌机技术参数 | |||||||
名 称 |
进料容量(L) |
出料容量(L) | 搅拌机叶片转速 |
额定功率(kw) |
粒径(mm) | 外形尺寸 |
重量(kg) |
---|---|---|---|---|---|---|---|
盘式搅拌机 | 350 | 560 | 35转/分 | 5.5 | ≤40mm | φ1300x1200 | 200 |
