大倾角斗式输送机
来源: | 发布时间:2016-03-23 18:12:03 | 点击数:0

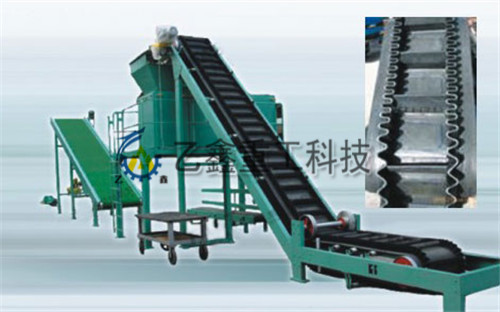

大倾角斗式输送机主要用于散装物料的大倾角连续输送,采用具有波状挡边和横隔板的输送带,输送倾角为0-90° (70°以下为好)有机肥设备厂家的本系列产品广泛用于港口、码头、冶金、化工、电力、煤炭、建材等块状或散状物料的输送。大倾角带式输送机是一种新型的带式输送机,具有变角容易,占地面积小、能耗省、噪音低,输送量大、胶带运行平稳,使用寿命长,可选机型多,总体造价低等优点。
大倾角斗式输送机挡边带由基带、挡边和隔板组成,基带外观同普通输送带,但横向刚度更大:挡边为波浪状:隔板按其不同的断面可分为T型、C型和TC型。T型适用于倾角β≤40°场合,C型适用于倾角β>40°且物料流动性较好的场合,TC型适用于倾角β>40°,物料粘性较大,粘度较大的场合。
大倾角输送机使用范围比较广泛,主要应用在竖井、煤矿、地铁、自卸船、连续卸船机、粮食、冶金、化工、水泥等领域。
大倾角斗式输送机的特点:
(1)许用的输送机倾角大,大的可以达900[1] ,它是大倾角输送和垂直提升的理想设备。可以减少占地面积,节省设备投资和土建费用,具有良好的综合经济效益;
(2)与其他提升设备相比,具有通用带式输送机的结构简单的优点,便干维修和使用;
(3)运行平稳、噪声小;
(4)运行可靠。没有链传动设备经常出现的长链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎和通用带式输送机相同;
(5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦力,因而能耗小;
(6)垂直挡边带式输送机还可以在机头和机尾设置任意长度的水平输送段,便于与其他输送设备的衔接。
大倾角斗式输送机技术参数 | ||||||||||||||||||
带宽B |
300 |
400 |
500 |
650 | 800 |
800 |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
挡边高H | 40 | 60 | 80 | 80 | 120 | 80 | 120 | 160 | 120 | 160 | 200 | 160 | 200 | 240 | ||||
头属直径 | Φ200-Φ316 | Φ315-Φ400 | Φ315-Φ500 | Φ315-Φ500 | Φ400-Φ630 | Φ400-Φ630 | ||||||||||||
输送量(m³/h) | 30°时 | 16 | 23 | 36 | 50 | 70 | 74 | 105 | 122 | 135 | 164 | 204 | 240 | 300 | 359 | |||
40°时 | 12 | 19 | 25 | 33 | 60 | 49 | 90 | 106 | 116 | 142 | 175 | 195 | 240 | 310 | ||||
50°时 | 9 | 15 | 19 | 23 | 41 | 35 | 61 | 75 | 78 | 100 | 120 | 137 | 165 | 210 | ||||
外形尺寸 | 头轮中心高HI | 3500-100 | 1100-2000 | 1300-2000 | 1600-2000 | |||||||||||||
尾轮中心高HZ | 350 | 350-500 | 600 | 800 | ||||||||||||||
中间段带面高H3 | 450 | 500-700 | 760-800 | 760-850 | 1000-1135 | 1050-1135 | ||||||||||||
中间段地脚宽B1 | 480 | 580 | 870 | 1020 | 1220 | 1440 |
